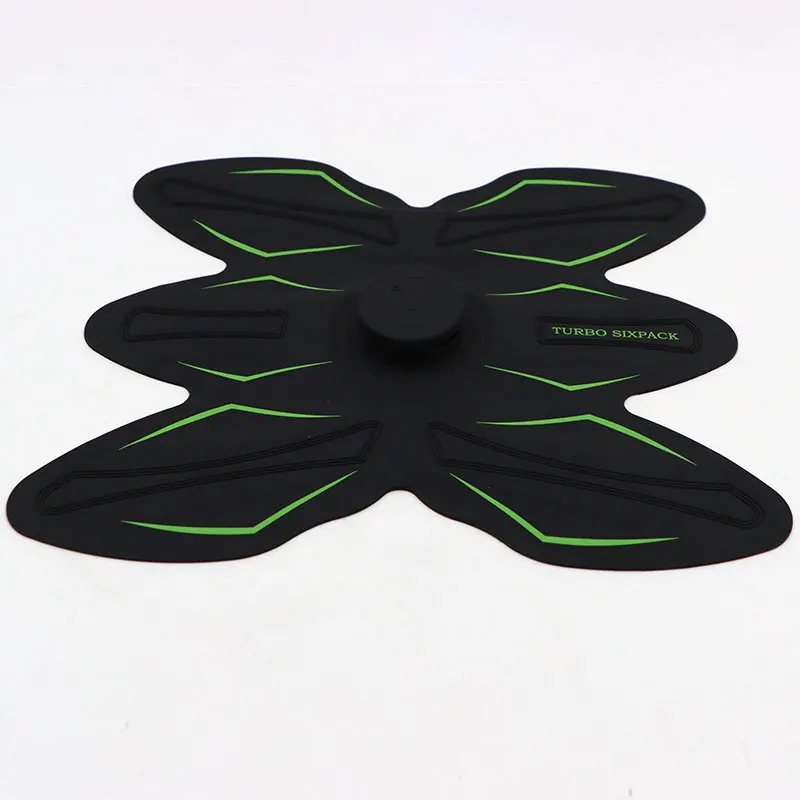

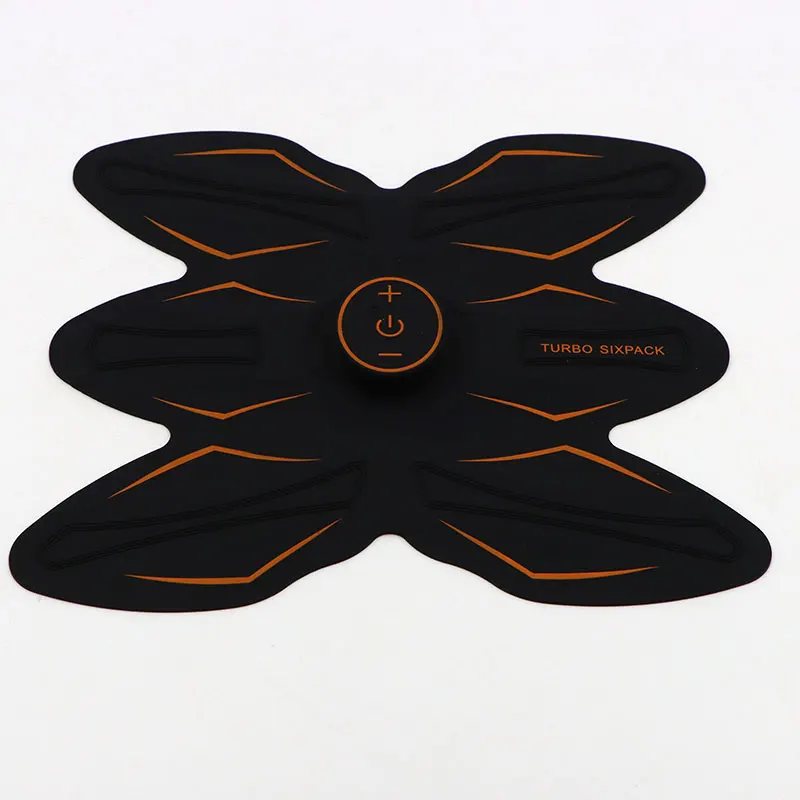

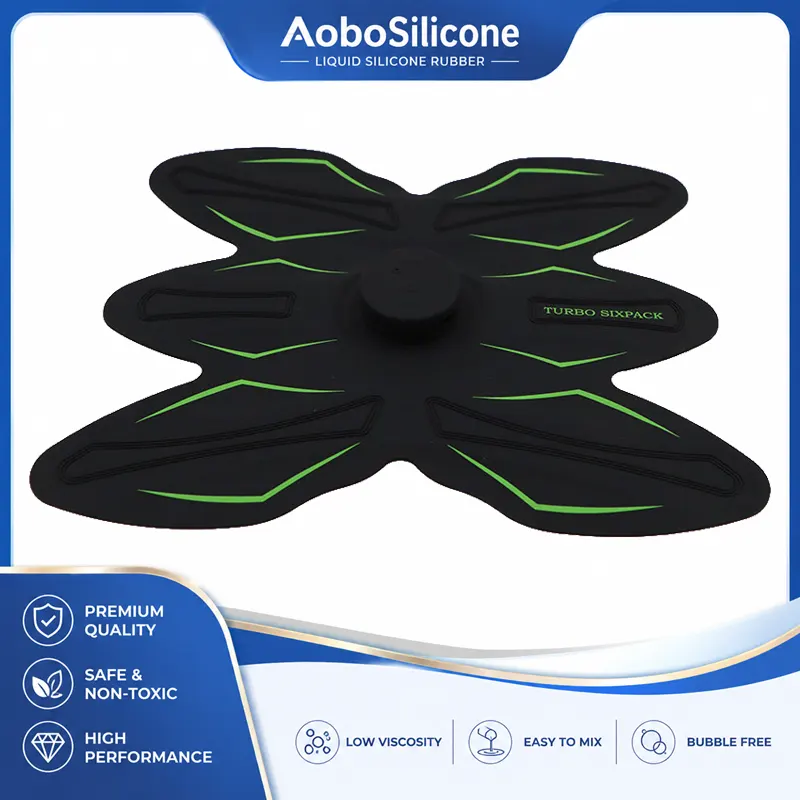

Patch musculaire abdominal en silicone EMS

Un patch musculaire abdominal EMS en silicone doit faire plus que simplement maintenir une électrode contre la peau. Pour les équipes d’approvisionnement, le véritable défi consiste à obtenir à la fois un contact cutané stable, une conductivité électrique fiable, une flexibilité confortable, une intégration sécurisée des composants et une production de masse cohérente. Une mauvaise sélection des matériaux ou un moulage incontrôlé peut entraîner une pression de contact inégale, un déplacement des électrodes, une déchirure du silicone, une mauvaise liaison ou une apparence incohérente entre les lots de production.

Pourquoi LSR convient aux applications de patchs en silicone EMS

Pour les produits EMS portables, le silicone doit rester flexible tout en conservant sa stabilité dimensionnelle lors de flexions, d'étirements et d'utilisations quotidiennes répétés. Le silicone moulé par compression conventionnel peut convenir à des formes simples, mais les structures portables complexes nécessitent souvent un contrôle plus strict de l'épaisseur de la paroi, de la géométrie, des interfaces de liaison et de la production automatisée.

Le caoutchouc de silicone liquide offre plusieurs avantages techniques pour ce type d’application.

Premièrement, le LSR possède d’excellentes caractéristiques d’écoulement, permettant au matériau de remplir des cavités relativement complexes et des zones structurelles fines avec une répétabilité élevée. Ceci est utile lorsque le patch intègre des nervures de positionnement, des ouvertures pour électrodes, des interfaces à encliquetage, des sections flexibles fines ou une protection de câble intégrée.

Deuxièmement, le LSR peut être moulé en surfaces douces au toucher, adaptées à un contact cutané prolongé. En fonction de la formulation, la dureté peut être sélectionnée pour équilibrer la flexibilité, le support et la résistance à la déformation.

Troisièmement, le surmoulage LSR peut réduire le nombre de pièces séparées dans un ensemble portable. Au lieu d'utiliser plusieurs attaches mécaniques ou couches adhésives, le silicone peut être moulé autour de composants sélectionnés pour créer une structure protectrice et fonctionnelle intégrée.

Pour les marques développant des appareils de fitness EMS de marque privée, cette approche peut simplifier l’assemblage et améliorer la cohérence globale du produit.

Performance des matériaux et valeur technique

La formulation du silicone est l’une des variables les plus importantes dans le développement des appareils portables EMS. Le composé approprié doit être sélectionné en fonction de l'environnement de contact cutané prévu, des exigences mécaniques, de l'architecture du dispositif et du marché cible.

Les caractéristiques typiques du silicone pertinentes pour cette application comprennent :

● Structure flexible et élastique pour des mouvements corporels répétés

● Surface douce et confortable

● Bonne résistance à l'humidité et à la transpiration

● Bonne résistance aux conditions environnementales courantes

● Performances stables malgré des flexions répétées

● Bonne cohérence dimensionnelle après moulage

● Faible déformation dans des conditions normales d'utilisation

● Compatibilité appropriée avec les processus d'assemblage électronique lorsqu'ils sont correctement spécifiés

Pour les composants en contact avec la peau, la sélection des matériaux doit également tenir compte des exigences réglementaires et d'essais applicables du marché de destination. En fonction de la configuration du produit et des allégations envisagées, les marques peuvent exiger des tests liés aux substances restreintes, à la compatibilité avec la peau ou à d'autres exigences spécifiques au produit.

Aobo Silicone peut aider les clients à sélectionner une qualité de silicone, une dureté, une couleur, une finition de surface et un processus de production appropriés en fonction de l'application finale.

Applications typiques

Le patch musculaire abdominal en silicone EMS peut être conçu pour une gamme de produits de fitness portables grand public plutôt que pour une structure d'appareil fixe unique.

Les applications typiques incluent :

Ceintures de fitness EMS et entraîneurs abdominaux

La structure en silicone peut être intégrée à des zones d'électrodes, des modules de commande, des connecteurs et des systèmes de fixation réglables pour créer une interface d'entraînement abdominale flexible.

Appareils portables de stimulation musculaire

Des patchs en silicone compacts peuvent être conçus autour de modules électroniques légers pour des produits portables de bien-être et de fitness.

Appareils portables de fitness intelligents

Pour les produits combinant EMS avec des capteurs, une connectivité Bluetooth, des modules de charge ou des systèmes de contrôle numérique, le silicone peut servir à la fois d'interface de protection et de composant extérieur flexible.

Électronique grand public de marque privée

Les propriétaires de marques peuvent exiger des dimensions, des couleurs, des logos, des textures et des emballages personnalisés tout en gardant la structure fonctionnelle sous-jacente cohérente. Le moulage en silicone est bien adapté à ces programmes OEM/ODM.

Considérations de conception et de personnalisation

La conception d'un composant en silicone EMS doit commencer par l'assemblage complet plutôt que par la pièce en silicone seule.

Sélection de la dureté

La dureté du silicone affecte le confort, la flexibilité, la résistance à la déformation et la manipulation. Des matériaux plus souples peuvent améliorer la flexibilité et la conformité de la peau, tandis qu'une dureté plus élevée peut fournir un support structurel supplémentaire.

La dureté recommandée doit donc être déterminée en fonction de la géométrie du patch, de la méthode de fixation, de la conception de l'électrode et des conditions d'utilisation prévues.

Intégration des électrodes

La position et l’exposition des électrodes sont des considérations de conception critiques. Le moule en silicone doit maintenir un alignement précis des électrodes tout en empêchant tout mouvement indésirable pendant l'assemblage ou l'utilisation.

Selon l'architecture, Aobo Silicone peut prendre en charge le moulage de silicone autour ou à proximité des composants conducteurs, la configuration finale étant déterminée par la conception électronique.

Épaisseur et zones flexibles

Une épaisseur inégale du silicone peut influencer la flexibilité et les performances de moulage. Les zones qui se plient de manière répétée doivent être conçues avec des transitions appropriées pour réduire la concentration des contraintes.

Les sections minces, les transitions de bord, les caractéristiques de positionnement et les zones de connexion renforcées doivent tous être examinés lors de la conception du moule.

Finition de surface

La surface extérieure peut être personnalisée avec différentes textures, niveaux de brillance, finitions mates, motifs en relief ou éléments de marque. Le traitement de surface doit être choisi en fonction des exigences d’apparence et de nettoyage.

Image de marque

Les clients OEM peuvent spécifier :

● Gaufrage ou gaufrage de logo

● Couleurs personnalisées

● Textures de surface

● Numérotation des pièces

● Configuration de l'emballage

● Dimensions personnalisées

● Structures de marque moulées

La correspondance des couleurs Pantone peut être prise en charge pour les projets dont les directives de marque sont établies.

Processus de fabrication

Aobo Silicone utilise un flux de fabrication structuré pour les composants en silicone personnalisés.

1. Dessin et examen DFM

Avant l'outillage, les ingénieurs examinent les dessins 2D, les modèles 3D, les exigences d'assemblage, le positionnement des électrodes, l'épaisseur de paroi, les conditions de dépouille et les dimensions critiques du client.

L'objectif est d'identifier les problèmes potentiels de moulage et d'assemblage avant la fabrication du moule.

2. Préparation du matériau en silicone

Le matériau LSR spécifié est préparé conformément aux exigences de performance et de conformité du client. Les caractéristiques des matériaux telles que la dureté, la couleur et le système de durcissement sont contrôlées pendant la production.

3. Développement de moules de précision

Le moule est conçu en fonction de la géométrie finale de la pièce et du volume de production. La position des portes, la ventilation, les lignes de séparation, les inserts et les conditions de démoulage sont pris en compte lors du développement.

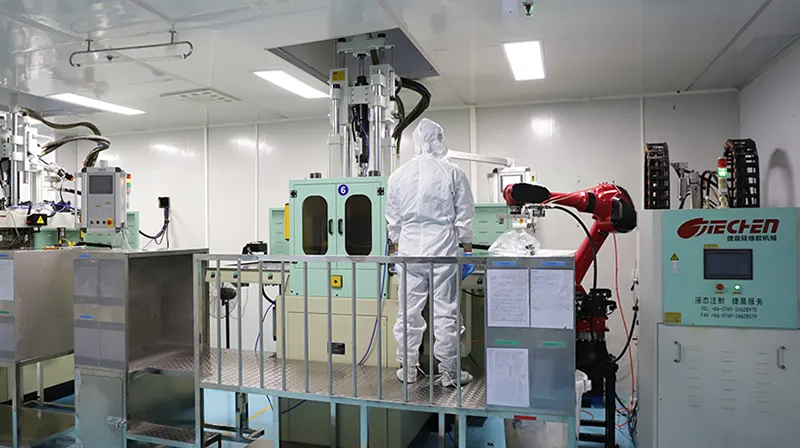

4. Moulage par injection LSR

Le silicone liquide est injecté dans le moule dans des conditions de traitement contrôlées. Comparé aux composants en silicone assemblés manuellement, le moulage LSR automatisé offre une géométrie et une cohérence de production plus reproductibles.

5. Surmoulage et intégration des composants

Si nécessaire, le silicone peut être moulé autour d’inserts désignés ou de structures intégrées. La méthode exacte de surmoulage dépend des composants électriques, des matériaux du substrat et de la conception mécanique.

6. Découpage et finition

Après le moulage, les pièces sont inspectées et finies pour éliminer les bavures indésirables ou les résidus de moulage. Les surfaces cosmétiques sont vérifiées pour déceler les défauts qui pourraient affecter le produit portable final.

7. Inspection et emballage

Les composants finis sont soumis à des inspections dimensionnelles et visuelles avant emballage. Un emballage et une identification personnalisés peuvent également être fournis pour les clients OEM.

Paramètres techniques clés

Les paramètres suivants peuvent être utilisés comme référence préliminaire pour les composants en silicone EMS. Les spécifications finales doivent être confirmées en fonction des exigences de conception et de test du produit.

*Les valeurs réelles dépendent du composé de silicone sélectionné, de la structure du produit et de la méthode de test. Les spécifications techniques finales doivent être établies lors de la validation technique.

Contrôle qualité des composants portables EMS

La cohérence est particulièrement importante pour les produits portables, car les variations dimensionnelles peuvent influencer l'assemblage des composants et l'expérience utilisateur.

Un processus typique de contrôle qualité comprend l’inspection des matières premières, l’approbation de la première pièce, l’inspection en cours de fabrication, l’échantillonnage dimensionnel, l’inspection de l’apparence et l’inspection finale de l’emballage.

Pour les projets personnalisés, les points de contrôle clés peuvent inclure :

Précision dimensionnelle : les dimensions critiques sont vérifiées par rapport aux dessins approuvés.

Aspect : La contamination de surface, les bulles, les éclairs, la déformation, la déviation de couleur et les défauts de moulage sont inspectés.

Performances mécaniques : les caractéristiques de traction, d'allongement, de résistance à la déchirure et de déformation peuvent être évaluées en fonction des exigences du projet.

Compatibilité d'assemblage : les composants en silicone sont vérifiés par rapport aux pièces électroniques et mécaniques correspondantes.

Cohérence des lots : les paramètres de production et les enregistrements d'inspection sont contrôlés pour réduire les variations entre les lots de fabrication.

Pour les clients ayant des exigences spécifiques en matière de documentation qualité, des normes d’inspection peuvent être intégrées au plan qualité du projet avant la production en série.

Ce que les équipes d'approvisionnement doivent confirmer avant de commander

Lors de l’achat d’un composant en silicone EMS, les équipes d’achat doivent éviter d’évaluer les fournisseurs uniquement sur la base du prix unitaire.

La question la plus importante est de savoir si le fournisseur peut prendre en charge l'ensemble du cycle de développement.

Demandez au fabricant :

1. Peuvent-ils travailler directement à partir de fichiers 3D et de dessins techniques ?

2. Peuvent-ils recommander la dureté du silicone en fonction de l’application réelle ?

3. Peuvent-ils prendre en charge le surmoulage LSR ou le moulage par insertion ?

4.Comment les dimensions critiques sont-elles contrôlées lors de la production de masse ?

5. Peuvent-ils fournir des couleurs, des textures et des logos personnalisés ?

6. Peuvent-ils prendre en charge l’échantillonnage de prototypes avant la production en série ?

7. Peuvent-ils fournir du matériel et des documents de conformité ?

8. Peuvent-ils maintenir une qualité constante lors des commandes répétées ?

Pour les projets OEM/ODM, un fournisseur capable de combiner le développement de moules, le moulage de silicone, la finition, l'inspection et l'assemblage peut réduire considérablement la coordination entre plusieurs fournisseurs.

Expérience projet : du prototype à la production

Un projet client typique commence par un concept de dispositif EMS existant plutôt que par une conception en silicone prête à produire.

Par exemple, une marque d'électronique de fitness peut initialement fournir un modèle 3D composé d'un corps en silicone, d'emplacements d'électrodes, d'une interface de câble flexible et d'un module de commande. Lors de l'examen DFM, le fabricant peut identifier une épaisseur de paroi insuffisante autour de la zone du connecteur et une concentration de contraintes excessive près du bord du patch.

Au lieu de fabriquer directement la conception originale, la géométrie du silicone peut être ajustée en renforçant la région du connecteur, en optimisant les zones de transition et en modifiant la structure du moule. Des échantillons prototypes sont ensuite produits pour l’assemblage et les tests d’ajustement.

Une fois que le client a confirmé l'échantillon, les paramètres de production sont fixés et l'outil est transféré vers une production de masse contrôlée. Cette approche réduit le risque de découvrir des problèmes de moulage ou d'assemblage seulement après le démarrage d'une production en grand volume.

Pour les marques qui planifient des commandes répétées à long terme, l’avantage ne se limite pas au premier lot. La plus grande valeur réside dans le maintien des mêmes spécifications de matériaux, configuration de moule, critères d'inspection et normes d'apparence lors des futures séries de production.

Pourquoi choisir le silicone Aobo ?

Aobo Silicone se concentre sur la fabrication de silicone personnalisée pour les clients OEM et ODM. La société combine la sélection des matériaux en silicone, le développement de moules, le moulage par injection LSR, le surmoulage, l'inspection et l'assistance à la production au sein d'un seul flux de fabrication.

Pour le patch musculaire abdominal en silicone EMS, les clients peuvent personnaliser la dureté du matériau, les dimensions, la couleur, le logo, la texture, la structure et l'emballage en fonction de la conception finale de l'appareil.

L'accent n'est pas simplement mis sur la production d'une pièce en silicone, mais sur la création d'un composant qui fonctionne de manière fiable au sein de l'assemblage complet du produit EMS du client.

FAQ

Le patch en silicone peut-il être personnalisé sur notre appareil EMS existant ?

Oui. Des outils personnalisés peuvent être développés en fonction des dessins 2D, des modèles 3D, des échantillons ou des exigences fonctionnelles fournis par le client.

Quelle dureté de silicone est recommandée ?

Il n’existe pas de dureté unique adaptée à chaque produit EMS. Shore A 20–80 peut être considéré comme une gamme de développement générale, la sélection finale étant basée sur la flexibilité, le contact avec la peau, la structure de fixation, l'intégration des électrodes et les exigences mécaniques.

Le silicone peut-il être surmoulé avec des composants électroniques ?

Cela peut être, en fonction du matériau du composant, de la résistance à la température, de la géométrie, des exigences de liaison et de la conception électrique. L'assemblage doit être évalué lors du DFM avant l'outillage.

Pouvez-vous produire des échantillons avant la production en série ?

Oui. Des échantillons prototypes peuvent être développés pour la vérification dimensionnelle, les tests d’assemblage, l’évaluation de l’apparence et les tests fonctionnels initiaux avant la production en série.

La couleur du silicone peut-elle correspondre à la couleur de notre marque ?

Oui. Des couleurs personnalisées peuvent être développées selon des références Pantone ou des échantillons de couleurs approuvés par le client, sous réserve de la faisabilité des matériaux et de la production.

Le produit est-il adapté aux applications médicales ?

Le composant peut être conçu pour des produits de bien-être ou de fitness en contact avec la peau, mais l'adéquation à un dispositif médical réglementé dépend du produit complet, de l'utilisation prévue, des réglementations applicables et des tests requis. Les allégations médicales ne doivent pas être déduites du seul matériau en silicone.

Quelles informations devons-nous fournir pour un devis ?

Les informations les plus utiles comprennent les dessins 3D/2D, les dimensions, la dureté cible du silicone, la quantité annuelle ou de commande estimée, les exigences de couleur, les informations sur les électrodes ou les inserts, la finition de surface, les exigences d'emballage et le marché cible.

Soutenez-vous la production OEM et ODM ?

Oui. Aobo Silicone peut prendre en charge à la fois la fabrication OEM basée sur les conceptions des clients et le développement ODM pour les clients nécessitant une assistance en matière d'optimisation des matériaux, des outils, de la structure et de la production.
