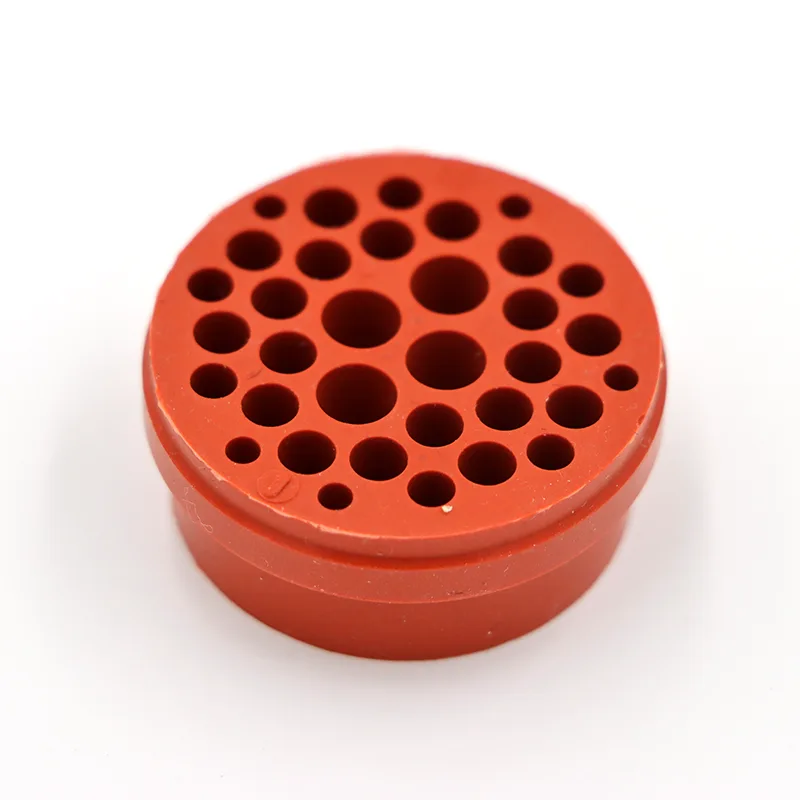

Comment un joint en caoutchouc de silicone pour connecteur automobile protège-t-il les systèmes électriques critiques ?

1. Le rôle essentiel de l'étanchéité dans les connecteurs automobiles

Les véhicules modernes contiennent des centaines de connecteurs électriques qui relient les capteurs, les actionneurs, les unités de commande et les systèmes de distribution d'énergie. Un seul point d'entrée d'humidité ou de contamination conductrice peut déclencher des défauts intermittents, de faux codes de diagnostic ou une panne complète du système. LeJoint en caoutchouc de silicone pour connecteur automobilerésout cette vulnérabilité en créant une barrière durable et conforme entre les moitiés du connecteur correspondant.

Contrairement aux joints en plastique dur ou aux joints toriques qui reposent sur des tolérances dimensionnelles précises, les joints en caoutchouc de silicone s'adaptent aux défauts d'alignement mineurs, à la dilatation thermique et à l'usure des composants tout au long de la durée de vie du véhicule. Cette nature indulgente est particulièrement précieuse dans les environnements à fortes vibrations tels que les compartiments moteur, où les connecteurs subissent des contraintes mécaniques continues dues au fonctionnement du moteur et aux sollicitations de la route.

La fonction d’étanchéité s’étend au-delà de la simple exclusion de l’eau. Des joints efficaces empêchent également la pénétration de sels de déneigement, de poussière de frein, de brouillard d'huile et de produits chimiques de nettoyage qui peuvent dégrader les surfaces de contact et augmenter la résistance électrique. Dans les cas graves, des connecteurs contaminés peuvent entraîner une surchauffe, des arcs électriques et même des risques d'incendie. Par conséquent, la sélection d’unJoint en caoutchouc de silicone pour connecteur automobilen'est pas simplement un détail de conception mais une décision fondamentale en matière de sécurité et de fiabilité.

Les données de l'industrie indiquent que les pannes de connecteurs électriques représentent un pourcentage important des demandes de garantie dans le domaine de l'électronique automobile. Bon nombre de ces défaillances sont dues à une étanchéité inadéquate ou à la dégradation des matériaux d'étanchéité suite à une exposition prolongée aux températures et aux produits chimiques sous le capot. Le caoutchouc de silicone, avec sa stabilité inhérente sur une large plage de températures, offre une solution éprouvée à ce défi persistant.

• Perte de signal intermittente– un pont d'humidité entre les broches provoque des lectures erratiques du capteur.
• Résistance de contact accrue– l’oxydation et la corrosion augmentent les températures de jonction.
• Courts-circuits– les contaminants conducteurs créent des chemins électriques involontaires.
• Défaillance prématurée d'un composant– les modules de commande et les actionneurs perdent la communication.
• Codes de diagnostic– les faux défauts entraînent des réparations inutiles et des temps d'arrêt.

2. Science des matériaux : pourquoi le caoutchouc de silicone excelle dans les applications d'étanchéité

Le caoutchouc de silicone se distingue des élastomères organiques par son squelette silicium-oxygène, qui confère une stabilité thermique et une résistance chimique exceptionnelles. Bien que des matériaux comme le nitrile (NBR) ou l'éthylène propylène diène monomère (EPDM) fonctionnent correctement dans des environnements modérés, ils se dégradent rapidement dans les conditions extrêmes rencontrées dans les compartiments moteurs modernes et les boîtiers de batteries de véhicules électriques.

Le caoutchouc de silicone liquide (LSR) et le caoutchouc à haute consistance (HCR) sont les deux principales formes utilisées pour les joints de connecteurs. Le LSR, traité par moulage par injection, offre d'excellentes caractéristiques d'écoulement pour les géométries complexes avec des détails fins tels que les surfaces d'étanchéité nervurées et les conceptions multi-cavités. Le HCR, généralement moulé par compression ou par transfert, offre une résistance à la déchirure plus élevée pour les joints plus grands ou plus épais. Les deux variantes peuvent être formulées avec des additifs pour améliorer des propriétés spécifiques, telles que l'autolubrification pour faciliter l'assemblage.

Les principaux attributs du matériau qui font du caoutchouc de silicone le choix préféré pour l'étanchéité des connecteurs comprennent :

• Large plage de températures de fonctionnement– de -50°C à +200°C, avec certains grades de fluorosilicone s'étendant jusqu'à +230°C.
• Faible jeu de compression – maintains sealing force after prolonged compression, typically below 25% at 150°C for 22 hours.
• Excellente résistance à l'ozone et aux UV– ne se fissure pas et ne durcit pas lorsqu’il est exposé aux oxydants atmosphériques.
• Hydrophobie inhérente– repousse l’eau et résiste à l’absorption de l’humidité.
• Résistance chimique– résiste aux huiles moteur, aux liquides de refroidissement, aux liquides de frein et à de nombreux solvants de nettoyage.
• Propriétés diélectriques– maintient l’isolation électrique même dans des conditions humides.

Le caoutchouc fluorosilicone (F-LSR) est une variante spécialisée qui offre une résistance améliorée aux carburants et aux produits chimiques agressifs tout en conservant la stabilité thermique du silicone standard. Cette qualité est souvent spécifiée pour les connecteurs situés à proximité d'injecteurs de carburant, de turbocompresseurs ou d'autres zones exposées aux hydrocarbures.

Le processus de sélection des matériaux doit prendre en compte l'environnement chimique spécifique, le profil de température et les exigences mécaniques de chaque application. Un joint qui fonctionne bien dans un connecteur d'habitacle peut tomber en panne prématurément dans une application sous le capot avec des cycles thermiques et une exposition chimique plus élevés.

3. Paramètres de performance clés pour les joints de connecteur

Spécification d'unJoint en caoutchouc de silicone pour connecteur automobilenécessite une évaluation minutieuse de plusieurs mesures de performance. Chaque paramètre influence la capacité du joint à maintenir une étanchéité fiable pendant toute la durée de vie opérationnelle du véhicule, qui peut dépasser 15 ans sur certaines plateformes.

Outre ces propriétés physiques, la géométrie du joint joue un rôle crucial. Les surfaces d'étanchéité nervurées ou ondulées augmentent la pression de contact par unité de surface, améliorant ainsi l'étanchéité aux fluides et aux gaz. La forme de la section transversale doit également être conçue pour éviter des concentrations de contraintes excessives qui pourraient conduire à une défaillance prématurée.

La force de compression est une autre considération critique. Une compression insuffisante permet aux passages de fluide de se développer, tandis qu'une compression excessive peut surcharger le boîtier du connecteur ou provoquer l'extrusion du joint dans les espaces. L'analyse par éléments finis (FEA) est couramment utilisée pour optimiser la conception du joint afin d'assurer une répartition uniforme des contraintes sur l'interface d'étanchéité.

4. Environnements d'application : des baies moteur aux blocs-batteries

L'environnement opérationnel d'unJoint en caoutchouc de silicone pour connecteur automobilevarie considérablement selon l’emplacement du véhicule. Comprendre ces environnements est essentiel pour sélectionner la qualité de matériau et la configuration de conception appropriées.

4.1. Connecteurs du compartiment moteur

Les connecteurs situés dans le compartiment moteur sont soumis aux conditions les plus difficiles : températures supérieures à 150 °C à proximité des collecteurs d'échappement, exposition à l'huile moteur, au liquide de refroidissement et aux vapeurs de carburant, et vibrations continues liées au fonctionnement du moteur. Les joints dans cette zone doivent résister au vieillissement thermique et maintenir leur force d’étanchéité malgré des cycles thermiques répétés. Les qualités de fluorosilicone sont souvent spécifiées pour les connecteurs situés à proximité des systèmes de carburant.

4.2. Transmission et transmission

Les capteurs et actionneurs montés sur la transmission nécessitent des joints qui résistent au liquide de transmission automatique (ATF) et aux huiles pour engrenages. Alors que le silicone standard offre une bonne résistance à de nombreuses huiles, du fluorosilicone ou des composés de silicone spécialement formulés peuvent être nécessaires pour prolonger la durée de vie dans ces environnements fluides agressifs.

4.3. Electronique de l'habitacle et de la carrosserie

Les connecteurs situés à l'intérieur de l'habitacle du véhicule sont soumis à des conditions plus douces : températures modérées (généralement de -20 °C à +85 °C), exposition chimique minimale et niveaux de vibrations inférieurs. Les qualités de caoutchouc de silicone standard offrent des performances plus que adéquates dans ces applications, la principale préoccupation étant le vieillissement à long terme et la résistance aux agents de nettoyage.

4.4. Systèmes de batteries pour véhicules électriques

Les connecteurs haute tension des batteries de véhicules électriques présentent des défis uniques : exposition aux fluides diélectriques, potentiel de suivi d'arc et exigences de sécurité strictes. Les joints en silicone dans ces applications doivent présenter une excellente rigidité diélectrique, un caractère ignifuge et une résistance aux fluides de refroidissement. Les qualités autolubrifiantes sont souvent préférées pour faciliter l'assemblage et réduire le risque de dommages aux connecteurs lors de la maintenance.

4.5. Éclairage extérieur et capteurs

Les connecteurs pour les phares, les feux arrière et les capteurs ADAS doivent résister aux rayons UV, aux éclaboussures de la route et aux températures extrêmes. La stabilité inhérente du silicone aux UV et son hydrophobicité en font un choix idéal, à condition que la conception du joint intègre des caractéristiques adéquates de résistance aux intempéries.

• Thermique– températures maximales, fréquence des cycles et durée d’exposition.
• Chimique– type de fluides, concentration et durée du contact.
• Mécanique– amplitude de vibration, fréquence et cycles d’accouplement des connecteurs.
• Environnemental– Exposition aux UV, humidité, brouillard salin et pénétration de poussière.
• Électrique– niveau de tension, courant et résistance d’isolement requise.

5. Considérations de conception pour une étanchéité fiable

La conception d'un système d'étanchéité de connecteur implique bien plus que la sélection d'un matériau et la spécification d'une valeur de dureté. L'interaction entre le joint, le boîtier du connecteur et les composants correspondants doit être soigneusement analysée pour obtenir des performances optimales.

5.1. Géométrie du joint et mécanisme d’étanchéité

Le mécanisme d'étanchéité peut être radial (étanchéité contre une surface cylindrique), axial (étanchéité contre une face plane) ou une combinaison des deux. Les joints radiaux, couramment utilisés dans les connecteurs cylindriques, reposent sur la compression du joint entre les parois intérieure et extérieure du boîtier. Les joints axiaux, souvent présents dans les connecteurs rectangulaires ou multibroches, compriment le joint entre deux surfaces planes.

Les conceptions nervurées augmentent le nombre de barrières d'étanchéité, offrant ainsi une redondance en cas d'imperfections mineures de la surface. Chaque nervure crée une ligne d'étanchéité distincte et les espaces entre les nervures peuvent servir de zones de décompression ou de pièges à débris.

5.2. Compatibilité des matériaux du boîtier

Le matériau du boîtier du connecteur, généralement du polyamide (PA), du polybutylène téréphtalate (PBT) ou d'autres thermoplastiques techniques, doit être compatible avec le joint en silicone. Certaines formulations de silicone peuvent contenir des plastifiants ou des siloxanes cycliques de faible poids moléculaire qui peuvent migrer dans le matériau du boîtier, provoquant des fissures sous contrainte ou des changements dimensionnels. L'adhésion sans apprêt aux plastiques techniques est une propriété souhaitable qui améliore la robustesse du joint.

5.3. Forces d’assemblage et d’accouplement

La conception du joint doit équilibrer les performances d’étanchéité et les forces d’assemblage acceptables. Une force d'insertion excessive peut endommager les bornes du connecteur ou rendre l'assemblage difficile sur les lignes de production. Les qualités de silicone autolubrifiantes réduisent la friction lors de l'accouplement, facilitant ainsi l'assemblage tout en maintenant l'efficacité de l'étanchéité.

5.4. Empilement de tolérance

Les tolérances de fabrication dans les boîtiers de connecteur et les joints peuvent s'accumuler, affectant la compression réelle obtenue dans le connecteur assemblé. L'analyse statistique des tolérances est utilisée pour garantir que le joint reste dans sa plage de compression optimale dans toutes les combinaisons de tolérances possibles.

5.5. Durée de vie et durabilité

Les connecteurs automobiles sont censés conserver leur étanchéité pendant toute la durée de vie du véhicule, souvent avec plusieurs cycles d'accouplement et de débranchement pendant la fabrication, l'entretien et la réparation. Le matériau du joint doit résister à la déformation permanente, à l’abrasion et à l’usure causées par les opérations répétées du connecteur.

La vérification de la conception implique généralement une combinaison d'analyse par éléments finis (FEA) pour la prévision des contraintes et d'essais physiques pour valider les performances dans des conditions de service simulées.

6. Méthodes de vérification et de test de la qualité

Assurer la fiabilité d'unJoint en caoutchouc de silicone pour connecteur automobilenécessite un programme de tests complet couvrant les propriétés des matériaux, la précision dimensionnelle et les performances fonctionnelles. Les normes industrielles telles que USCAR-2, ISO 16750 et diverses spécifications OEM fournissent des cadres pour les tests de qualification.

1. Test de compression– mesure la déformation permanente après une compression prolongée à température élevée. De faibles valeurs de déformation rémanente à la compression indiquent une excellente rétention de la force d’étanchéité à long terme.
2. Test de fuite– généralement effectué avec de l'air sous pression ou de l'hélium pour détecter tout chemin de dérivation de fluide à travers l'interface du connecteur scellé.
3. Cyclisme Thermique– soumet le connecteur assemblé à des températures extrêmes répétées pour évaluer la capacité du joint à maintenir la force d'étanchéité tout au long des cycles de dilatation et de contraction thermiques.
4. Tests de vibrations– simule les conditions de fonctionnement du véhicule pour vérifier que le joint ne se desserre pas ou ne perd pas son étanchéité sous excitation mécanique.
5. Tests de résistance chimique– expose le joint aux fluides automobiles pertinents (huile moteur, liquide de refroidissement, liquide de frein, carburant) à des températures élevées pour évaluer la compatibilité des matériaux et le maintien des performances.
6. Contrôle dimensionnel– vérifie que les dimensions critiques du joint se situent dans les tolérances spécifiées à l'aide de mesures optiques ou de machines à mesurer tridimensionnelles.
7. Vérification de la dureté– confirme que la dureté Shore A correspond aux spécifications, car les écarts peuvent affecter considérablement les performances d'étanchéité.

En plus de ces tests standards, certaines applications peuvent nécessiter des évaluations spécialisées telles que :

• Essais au brouillard salin– pour les connecteurs exposés aux sels de déglaçage des routes.
• Test d'exposition aux UV– pour connecteurs extérieurs ou partiellement exposés.
• Tests de résistance d'isolation– pour vérifier les propriétés diélectriques après exposition environnementale.
• Tests d'immersion dans les fluides– avec des fluides spécifiques à des températures élevées pendant des durées prolongées.

Les fournisseurs qualifiés disposent généralement de capacités de test en interne pour prendre en charge des itérations de conception rapides et un contrôle qualité de la production.Aoboutilise des protocoles de test complets alignés sur les normes automobiles internationales, garantissant que chaque joint répond aux exigences rigoureuses des plates-formes de véhicules modernes.
