Joint torique en silicone

Dans les domaines de l'étanchéité industrielle et des produits de consommation, les joints toriques en silicone sont devenus une solution d'étanchéité essentielle pour les secteurs alimentaire et médical, de l'électroménager, de l'électronique et autres, grâce à leur grande adaptabilité à la température, leur profil de sécurité respectueux de l'environnement et leurs performances d'étanchéité fiables. Aobo Silicone se spécialise dans la R&D et la fabrication de produits en silicone, fournissant aux joints toriques des spécifications complètes et des performances stables pour divers secteurs. Ce guide propose une présentation complète de leurs propriétés, applications et critères de sélection pour vous aider à trouver rapidement le bon produit.

Qu'est-ce qu'un joint torique en silicone ?

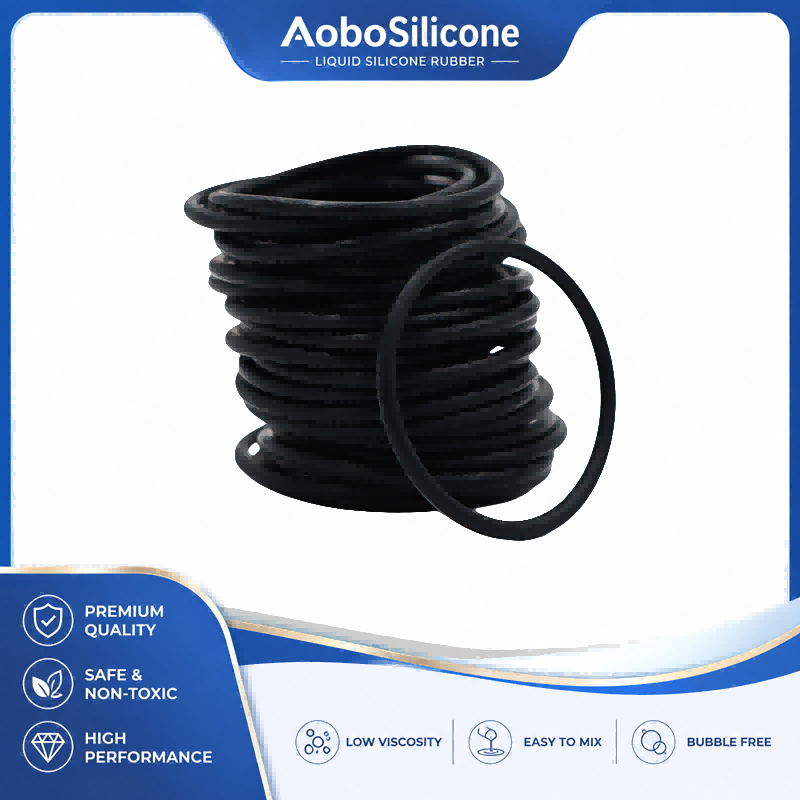

Un joint torique en silicone est un élément d'étanchéité circulaire en forme de O moulé à partir de caoutchouc de silicone, classé comme joint élastique de type compression. Lorsqu'il est installé dans une rainure de presse-étoupe, il subit une déformation élastique pour exercer une pression d'étanchéité constante sur les surfaces de contact, bloquant ainsi efficacement les chemins de fuite des fluides et des gaz.

Actuellement, trois systèmes de normes dimensionnelles dominants dominent l’industrie :

● Norme nationale chinoiseGB/T 3452.1
● Norme internationaleOIN 3601
● Norme américaineAS568

Les diamètres de section courants incluent 1,8 mm, 2,65 mm et 3,55 mm, tandis que les diamètres intérieurs peuvent être personnalisés pour répondre aux exigences de l'équipement, s'adaptant ainsi aux conceptions de presse-étoupe de la plupart des appareils industriels et grand public.

Comparés aux joints toriques en caoutchouc nitrile (NBR), en caoutchouc fluoré (FKM) et d'autres matériaux, les joints toriques se distinguent par leur large plage de tolérance de température et leur sécurité de qualité salle blanche, ce qui en fait le choix d'étanchéité préféré pour les applications à haute/basse température et à haute hygiène.

Avantages de base en matière de performances

1. Performances stables sur une large plage de températures
Les joints toriques maintiennent l'élasticité en continu de−60 °C à 220 °C, et peut résister à des températures maximales à court terme jusqu'à 250 °C. Ils ne durcissent pas et ne deviennent pas cassants à basse température, et ne vieillissent pas ou ne se déforment pas facilement sous une chaleur élevée. Cela les rend idéaux pour les scénarios comportant de grandes fluctuations de température, tels que les systèmes de chaîne du froid et les équipements de boulangerie.

2. Respectueux de l'environnement, propre et conforme aux normes d'hygiène élevées
Les joints toriques en silicone de qualité alimentaire et médicale sont non toxiques, inodores et présentent une excellente biocompatibilité. Ils répondent aux certifications de sécurité pour le contact alimentaire, notammentFDA 21 CFR 177.2600etLFGB, ne réagissent pas négativement avec les fluides en contact et ne libèrent aucune substance nocive --- convient aux environnements avec des exigences d'hygiène strictes.

3. Résistance au vieillissement exceptionnelle et isolation électrique
Le matériau en silicone offre une excellente résistance à l'ozone, aux rayons UV et au vieillissement atmosphérique, avec une lente dégradation des performances dans des environnements extérieurs ou exposés à la lumière à long terme. Il présente également une isolation électrique supérieure avec une tension de claquage élevée, ce qui en fait un choix courant pour sceller les composants électroniques et électriques.

4. Excellente résilience et fiabilité d'étanchéité élevée
Le silicone est flexible et possède de fortes propriétés de rebond. Pour le scellement statique, le taux de compression est généralement contrôlé à20 %--30 %, avec une faible compression après une compression à long terme. Cela lui permet de maintenir un effet d'étanchéité stable en continu et de minimiser les fuites dans les applications statiques.

Paramètre technique	Valeur standard / Recommandation	Notes d'application et techniques
Performances en température
Température de fonctionnement continue	−60 °C à 220 °C	Maintient une élasticité stable à long terme ; adapté aux scénarios allant du stockage sous chaîne du froid à la cuisson à haute température
Température maximale à court terme	Jusqu'à 250 °C	Pour une exposition intermittente à haute température uniquement ; non conçu pour un fonctionnement prolongé
Degrés de dureté (Shore A)
Qualité à usage général	70 rive A	Choix par défaut pour l’étanchéité statique ; offre le meilleur équilibre entre performances d’étanchéité et durée de vie
Qualité haute pression	80--90 rive A	Résiste à l'extrusion du presse-étoupe sous haute pression ; recommandé pour les systèmes de fluides sous pression
Qualité basse pression/vide	50--60 rive A	Améliore la conformabilité de la surface ; minimise les fuites dans les scénarios d'étanchéité à faible force et sous vide
Paramètres de conception d'étanchéité
Taux de compression statique recommandé	20 % -- 30 %	Équilibre optimal entre la fiabilité de l’étanchéité et la résistance à la déformation rémanente
Section standard (CS)	1,8 mm / 2,65 mm / 3,55 mm	Tailles grand public de l’industrie ; entièrement compatible avec les conceptions de presse-étoupes standard
Normes dimensionnelles	GB/T 3452.1, OIN 3601, AS568	Systèmes de normes mondialement reconnus ; diamètres intérieurs personnalisés disponibles pour les équipements spéciaux
Compatibilité des médias
Supports compatibles	Eau, vapeur, acides/alcalis faibles, fluides de qualité alimentaire	Les formulations de qualité alimentaire et médicale sont conformes aux normes de contact alimentaire FDA et LFGB
Médias non recommandés	Huiles à base de pétrole, solvants puissants, acides/alcalis forts	Les joints toriques en FKM (caoutchouc fluoré) sont recommandés pour les applications pétrolières et chimiques lourdes

Principaux domaines d'application

Grâce à leurs caractéristiques de performance uniques, les joints toriques en silicone sont largement utilisés dans les industries ayant des exigences spécifiques en matière de température, d'hygiène et d'isolation :

● Industrie alimentaire, des boissons et médicale: Machines à café, distributeurs d'eau, machines de transformation des aliments, dispositifs médicaux, emballages pharmaceutiques et plus encore --- tirant parti de la sécurité alimentaire et de la résistance à la stérilisation à haute température.
● Industrie de l'électroménager et de la salle de bain: Bouilloires électriques, chauffe-eau, pommes de douche, purificateurs d'eau, cuiseurs à riz et autres appareils électroménagers, assurant une étanchéité à l'eau et à la poussière pour les circuits d'eau et d'air.
● Industrie électronique et électrique: Modules d'alimentation, connecteurs, éclairage extérieur, capteurs et autres composants, offrant une isolation combinée, une étanchéité à l'eau et à la poussière.
● Équipements industriels et spéciaux: Équipements de boulangerie, installations de stockage frigorifique, composants aérospatiaux, instruments de laboratoire et bien plus encore, gérant des conditions complexes avec une alternance de températures hautes et basses.

Quatre critères de sélection clés

Une mauvaise sélection provoque directement une défaillance de l’étanchéité et réduit considérablement la durée de vie. Lors de la sélection des joints toriques, concentrez-vous sur les aspects suivants :

1. Faites correspondre la température de fonctionnement et les supports de contact
Confirmez la plage de température de fonctionnement continu de l'équipement et les fluides avec lesquels le joint entrera en contact (eau, vapeur, acides faibles, bases faibles, etc.).

Remarque importante: Le silicone a une mauvaise résistance à l'huile et ne convient pas à un contact prolongé avec des fluides à base de pétrole et des solvants puissants. Dans de telles conditions, des joints toriques en caoutchouc fluoré (FKM) sont recommandés.

2. Suivre strictement les normes dimensionnelles et de tolérance

Sélectionnez le diamètre intérieur et le diamètre de section correspondant à la conception du presse-étoupe de votre équipement. Donnez la priorité aux tailles standard générales telles que GB/T 3452.1 et AS568 pour garantir une tolérance dimensionnelle précise. Un anneau surdimensionné est sujet aux dommages par écrasement, tandis qu'un anneau sous-dimensionné provoque une mauvaise étanchéité et des fuites.

3. Contrôler le taux de compression approprié
Pour l'étanchéité statique, un taux de compression de20 %--30 %est recommandé pour un effet d’étanchéité et une durée de vie équilibrés. Le silicone a une résistance à l'usure relativement faible, il n'est donc pas recommandé pour les scénarios d'étanchéité dynamique avec une rotation à grande vitesse ou des mouvements alternatifs fréquents.

4. Choisissez le degré de dureté approprié
● Conditions générales: 70 rive Aest le choix standard.
● Conditions de haute pression: Des qualités de dureté élevée de 80 à 90 Shore A sont recommandées pour empêcher l'extrusion du presse-étoupe.
● Conditions de basse pression/vide: 50--60 Shore A, les qualités à faible dureté améliorent la conformabilité de la surface.

Conseils d’installation et d’entretien appropriés

L'installation et la maintenance standardisées prolongent considérablement la durée de vie des joints toriques et réduisent les défauts d'étanchéité :

1. Inspection avant installation: Vérifiez que la surface du joint torique est exempte de bavures, de fissures et de contaminants. Assurez-vous que la paroi intérieure du presse-étoupe est lisse, sans arêtes vives, et que tous les bords sont chanfreinés ou arrondis pour éviter de couper l'anneau lors de l'installation.

2. Procédures d'installation: Utilisez des outils d'installation sans bords tranchants et évitez de trop étirer ou de tordre l'anneau. Appliquer un lubrifiant compatible avec le support si nécessaire ;les graisses contenant des particules solides comme le bisulfure de molybdène sont interdites. Lorsque vous passez sur des filetages, des cannelures ou des éléments similaires, utilisez un mandrin de guidage dédié pour éviter les rayures sur la surface.

3. Exigences de compression: Lors de l'installation des embouts et du serrage des fixations, serrez symétriquement et uniformément pour éviter une pression unilatérale qui provoque un désalignement et une torsion de l'anneau.

4. Stockage et entretien: Conserver dans un environnement sombre, à température ambiante et sec, à l'abri de l'ozone et des conditions acides/alcalis fortes. Ne pas stocker dans un état étiré ou comprimé pendant des périodes d'inactivité prolongées afin de réduire la déformation permanente de compression.

Aobo Silicone : fabricant de confiance de joints toriques de haute qualité

Aobo Silicone exploite un système complet de R&D et de production de produits en silicone, avec un contrôle interne complet depuis la composition et le moulage des matières premières jusqu'à l'inspection du produit fini. Nous fournissons une production de masse et des services personnalisés pour tous les types de joints toriques en silicone :

● Couverture complète des spécifications: Nous stockons des séries complètes de tailles standard selon les normes chinoises, américaines et japonaises, et prenons en charge des outils personnalisés pour les diamètres intérieurs non standard et les sections transversales spéciales pour s'adapter aux équipements de niche.
● Plusieurs qualités de matériaux: Disponible en qualité industrielle générale, qualité alimentaire, qualité médicale, qualité ignifuge et plus encore, accompagné des rapports d'essais de matériaux correspondants et des documents de certification de conformité.
● Formulation personnalisée: Nous pouvons ajuster les formulations de caoutchouc en fonction de vos conditions de travail pour optimiser la résistance à la température, la conductivité, la résistance à la déchirure et d'autres propriétés spéciales pour des besoins d'étanchéité personnalisés.
● Livraison stable et efficace: Les tailles standard sont disponibles pour une expédition le jour même. Les produits personnalisés subissent un outillage rapide et une production de masse pour garantir une livraison à temps pour les commandes de petit à moyen et grand volume.

En tant que composant d'étanchéité de base largement utilisé, la qualité des joints toriques affecte directement la stabilité de l'équipement et la sécurité de fonctionnement. Ce n'est qu'en sélectionnant le bon matériau et les bonnes spécifications, combinés à une installation et un entretien appropriés, que leurs performances d'étanchéité peuvent être pleinement utilisées. Si vous avez des questions de sélection ou des exigences personnalisées pour les joints toriques, contactez Aobo Silicone pour une aide à la sélection professionnelle et un service d'échantillon gratuit.

Foire aux questions

1. Comment choisir le bon joint torique ?

Sélectionnez en fonction de la température, du fluide, de la taille standard et de la dureté – 70 Shore A est typique pour l'étanchéité statique.

2. Les joints toriques peuvent-ils être réutilisés ?

La réutilisation n'est pas recommandée car la déformation rémanente à la compression et les micro-dommages réduisent la fiabilité de l'étanchéité.

3. Quels sont les principaux conseils d'installation ?

Gardez les pièces propres, évitez les étirements ou les torsions excessifs, chanfreinez les arêtes vives et utilisez un lubrifiant compatible sans particules solides.

4. Les joints toriques sont-ils adaptés aux applications dynamiques ?

Ils ne sont pas idéaux pour une rotation à grande vitesse ou des mouvements fréquents ; une utilisation rotative à basse vitesse est acceptable avec soin thermique.

5. Comment conserver les joints toriques en silicone ?

Conserver dans un endroit frais, sec et sombre, à l'abri de l'ozone et des produits chimiques puissants, et éviter toute tension ou compression prolongée.

6. Quelles certifications et options personnalisées existent ?

Les versions de qualité alimentaire et médicale répondent aux normes FDA et LFGB, et des formats et formulations personnalisés sont disponibles.
