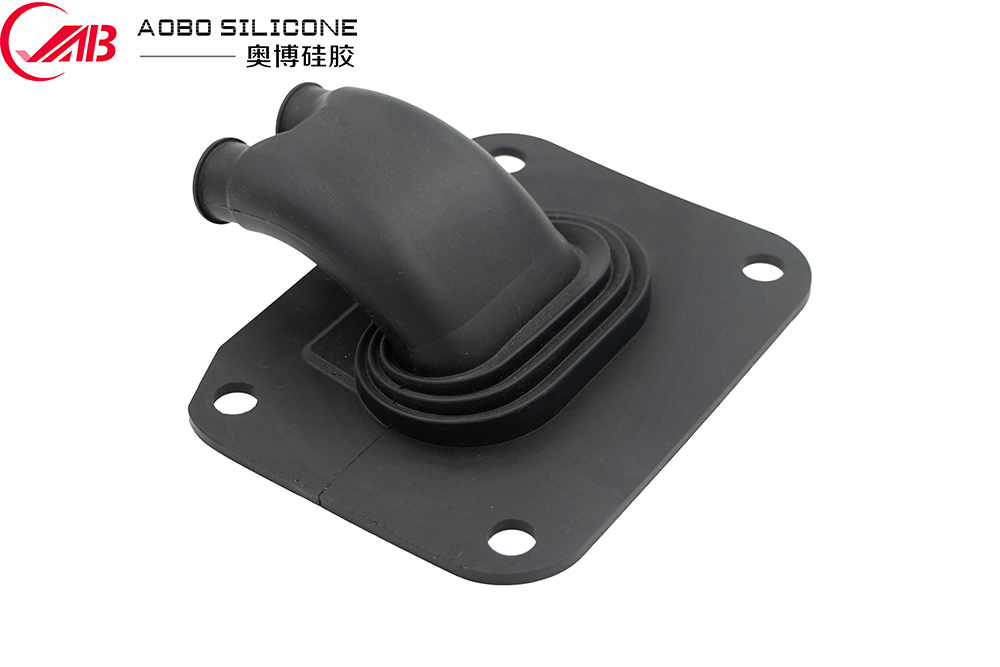

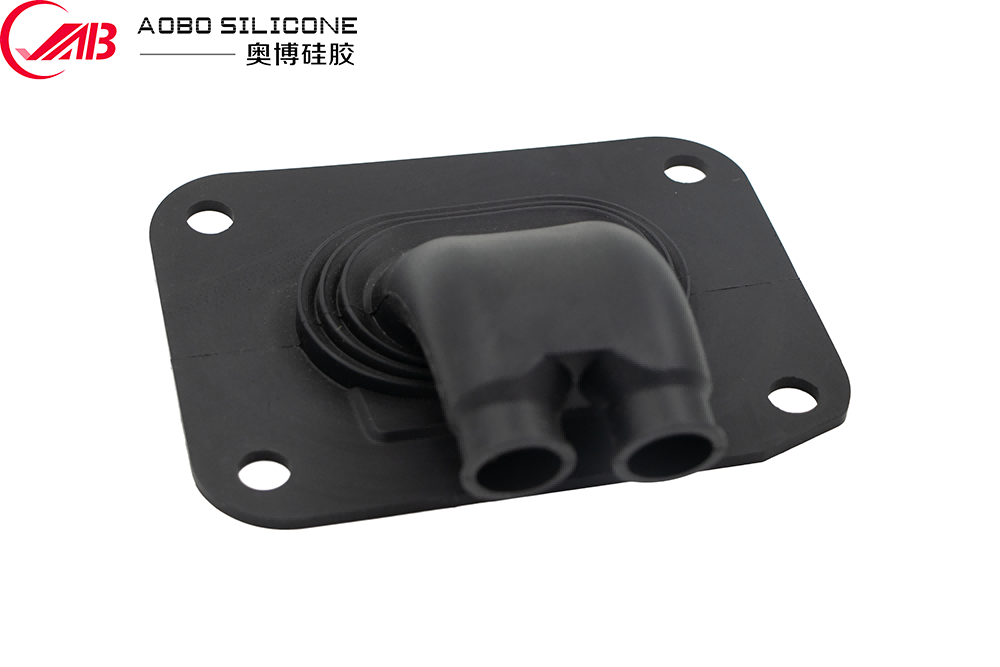

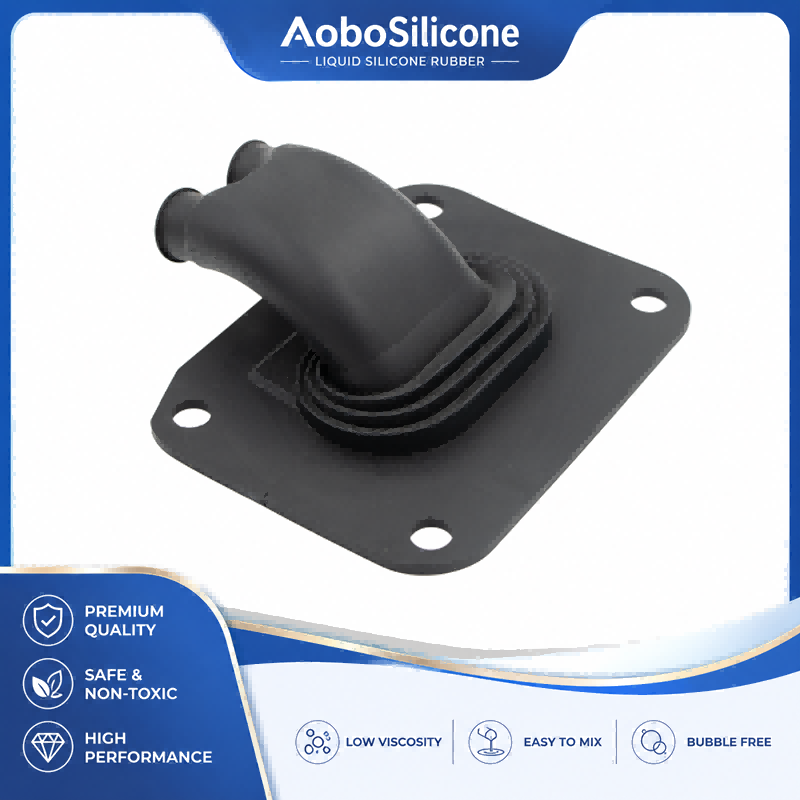

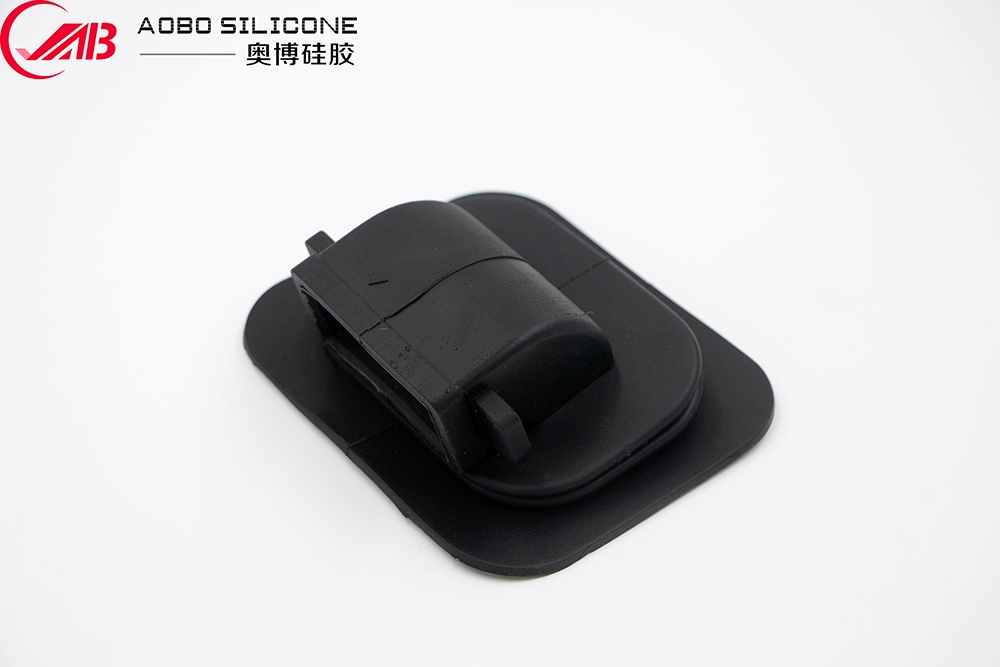

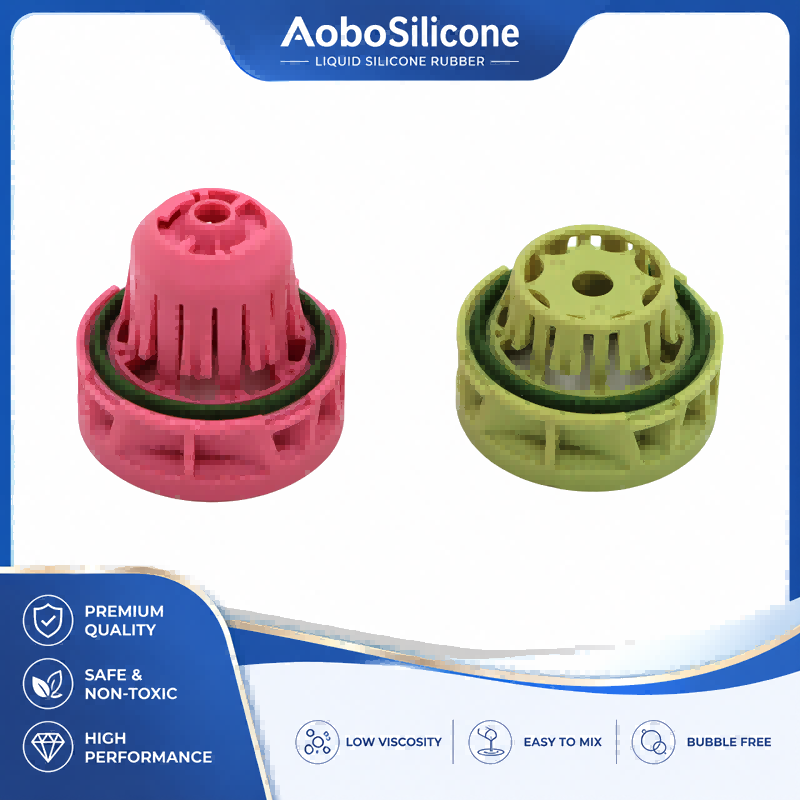

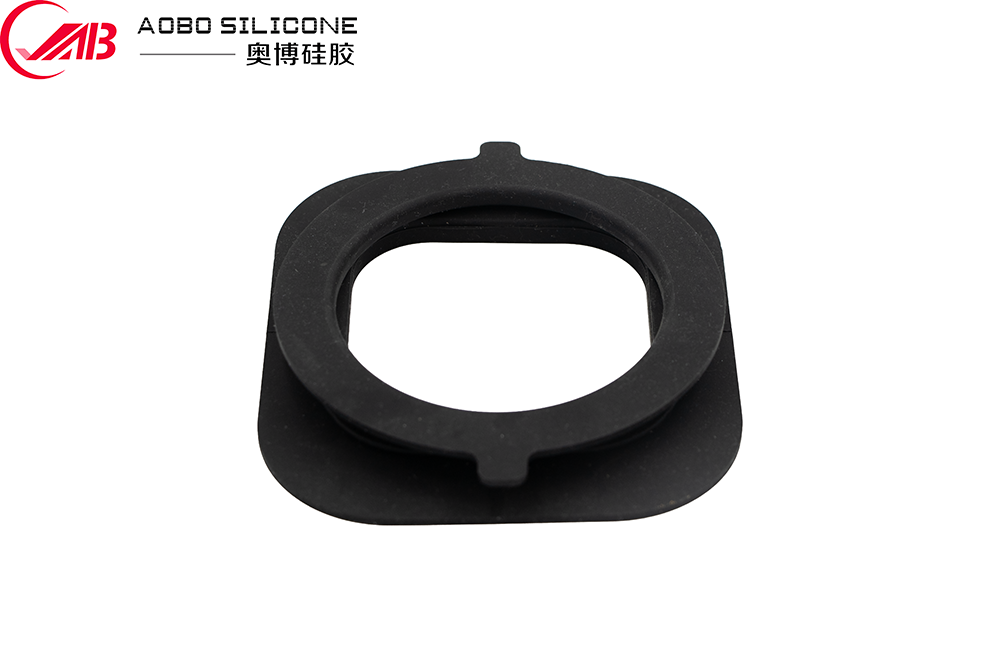

Conduit d'aération automobile surmoulé LSR

Dans les systèmes de CVC et de gestion thermique automobiles, un conduit de ventilation est plus qu'un simple passage d'air. Le conduit doit maintenir un chemin de circulation d'air stable tout en s'adaptant aux vibrations, aux cycles thermiques, aux tolérances dimensionnelles et aux charges d'assemblage répétées. Aux points de connexion, même un petit espace peut entraîner des fuites d’air, du bruit ou des performances CVC instables.

Le conduit de ventilation automobile surmoulé LSR combine un substrat structurel rigide avec un surmoulage en caoutchouc de silicone liquide (LSR). Cette construction crée des caractéristiques d'étanchéité et d'amortissement intégrées directement autour de la zone de connexion, réduisant ainsi le besoin de joints en caoutchouc séparés et simplifiant l'assemblage.

Pour le CVC automobile, la gestion thermique des batteries et d'autres applications de routage d'air, le surmoulage LSR est particulièrement utile lorsqu'un composant nécessite une étanchéité élastique, une isolation contre les vibrations, une géométrie complexe et une résistance à la température à long terme dans une seule pièce moulée.

Pourquoi utiliser le surmoulage LSR pour les conduits d'air automobiles ?

Les conduits d'air automobiles traditionnels peuvent s'appuyer sur des joints toriques séparés, des joints en mousse, des manchons en caoutchouc ou des colliers mécaniques pour compenser les tolérances dimensionnelles. Bien que ces solutions puissent fonctionner, elles augmentent le nombre de composants et créent des interfaces d'assemblage supplémentaires.

Un conduit automobile surmoulé LSR intègre le matériau d’étanchéité flexible directement sur le conduit rigide ou le connecteur.

La structure de base se compose normalement de :

● Substrat rigide :PA, PP, PBT, PC/ABS ou autres plastiques techniques selon l'application
● Couche d'étanchéité LSR :moulé autour d'interfaces sélectionnées
● Géométrie d'étanchéité fonctionnelle :lèvres, nervures, perles, manchons ou surfaces de contact personnalisées
● Caractéristiques de connexion :structures à encliquetage, rainures, points de positionnement ou éléments de verrouillage mécanique

Cette conception permet à la section en silicone de compenser de petites variations dimensionnelles tout en maintenant une pression de contact contre le composant d'accouplement.

Le résultat est une solution plus intégrée pour les applications où les joints séparés conventionnels peuvent créer une complexité d'assemblage.

Performance des matériaux et valeur technique

Le caoutchouc de silicone liquide est sélectionné pour les applications automobiles car ses propriétés restent relativement stables sur une large plage de températures.

En fonction de la qualité et de la formulation LSR sélectionnées, les caractéristiques typiques peuvent inclure :

Les valeurs réelles dépendent de la formulation de silicone sélectionnée, des conditions de moulage, de la géométrie et des exigences de l'application. Les spécifications finales doivent être confirmées lors du développement du produit.

Résistance à la température

Les conduits CVC automobiles peuvent subir des fluctuations de température répétées. Les applications sous capot et de gestion thermique peuvent également exposer les composants à des températures élevées.

Le LSR maintient sa flexibilité sur une large plage de températures, ce qui le rend adapté aux composants exposés à l'air chaud, à l'air froid, aux cycles thermiques et aux changements de température du moteur ou du compartiment de la batterie.

Étanchéité élastique

Contrairement aux plastiques rigides, le silicone peut se déformer sous compression et récupérer après relâchement de la charge. Cette propriété permet à la section surmoulée de maintenir le contact avec les surfaces de contact malgré des variations dimensionnelles mineures.

Pour les composants d’acheminement de l’air, cela permet de réduire les fuites aux points de connexion.

Isolation des vibrations

La couche de silicone agit également comme une interface conforme entre les composants rigides.

Lorsque les modules CVC, les ventilateurs, les conduits ou les structures de véhicules vibrent, la section flexible en silicone peut absorber une partie du mouvement mécanique plutôt que de transférer toutes les vibrations directement à travers le conduit rigide.

Cela faitpièces de surmoulage en caoutchouc de siliconeutile lorsque l’étanchéité et l’isolation des vibrations sont requises simultanément.

Applications automobiles typiques

LeConduit d'aération automobile surmoulé LSRpeut être conçu pour plusieurs types de systèmes de gestion de l’air et thermique des véhicules.

1. Distribution d'air CVC

Pour les véhicules de tourisme, le composant peut être utilisé autour des sorties d'air CVC, des conduits de dérivation, des interfaces d'acheminement de l'air et des sections de connexion flexibles.

La zone d'étanchéité en silicone permet de s'adapter aux tolérances d'assemblage tout en maintenant un chemin de circulation d'air fermé.

2. Gestion thermique de la batterie

Les véhicules électriques mettent davantage l’accent sur la gestion thermique.

Des conduits d'air peuvent être utilisés pour acheminer l'air conditionné autour des modules de batterie ou des ensembles de gestion thermique. Dans ces environnements, la stabilité dimensionnelle, les performances d’étanchéité, la résistance aux vibrations et les cycles de température deviennent particulièrement importants.

3. Refroidissement de l'essieu électrique et de l'électronique de puissance

Certaines architectures de gestion thermique des véhicules électriques utilisent des canaux d'air ou de fluide dédiés autour de l'électronique de puissance et des composants du système d'entraînement.

Une interface en silicone surmoulée peut fournir une connexion conforme entre des composants rigides là où les vibrations et la dilatation thermique doivent être prises en compte.

4. Acheminement de l'air sous le capot

Les composants installés dans le compartiment moteur sont confrontés à des conditions de température et environnementales plus exigeantes.

Le LSR peut être sélectionné lorsqu’une interface d’étanchéité flexible est requise sans introduire de manchon élastomère séparé.

Considérations clés en matière de conception

La réussite d’un surmoulage dépend fortement de l’interface entre le silicone et le substrat. La pièce doit donc être conçue à la fois pourécoulement du silicone et rétention mécaniqueplutôt que de simplement ajouter une couche de silicone à un conduit en plastique existant.

Géométrie du substrat

Le substrat en plastique doit offrir une stabilité mécanique suffisante pendant l'injection et le service.

Les éléments de conception potentiels comprennent :

● Contre-dépouilles mécaniques
● Nervures de rétention
● Rainures
● Trous traversants
● Structures de verrouillage
● Fonctionnalités de positionnement
● Surfaces de collage contrôlées

Lorsqu’une adhérence chimique entre le LSR et le substrat est requise, la compatibilité des matériaux et le traitement de surface doivent être évalués pendant le développement.

Épaisseur de paroi en silicone

L'épaisseur du silicone doit être déterminée en fonction de la force d'étanchéité, de la déformation, de la géométrie et des conditions d'injection requises.

Des sections trop fines peuvent créer des difficultés de remplissage, tandis que des sections inutilement épaisses peuvent augmenter la consommation de matériau et le temps de durcissement.

Pour les lèvres d'étanchéité et les interfaces flexibles, la géométrie doit être validée par une analyse de compression et de déformation plutôt que de se fier uniquement à l'épaisseur nominale.

Empilement de tolérance

Les raccordements de conduits automobiles impliquent souvent plusieurs composants moulés ou estampés.

L'interface en silicone peut compenser les variations dimensionnelles d'une pièce à l'autre, mais elle ne doit pas être considérée comme un substitut à une conception de tolérance appropriée.

Lors de l’évaluation DFM, les ingénieurs doivent prendre en compte :

● Tolérance dimensionnelle du substrat
● Tolérance de moulage du silicone
● Tolérance du composant correspondant
● Plage de compression
● Force d'assemblage
● Récupération des joints
● Expansion thermique

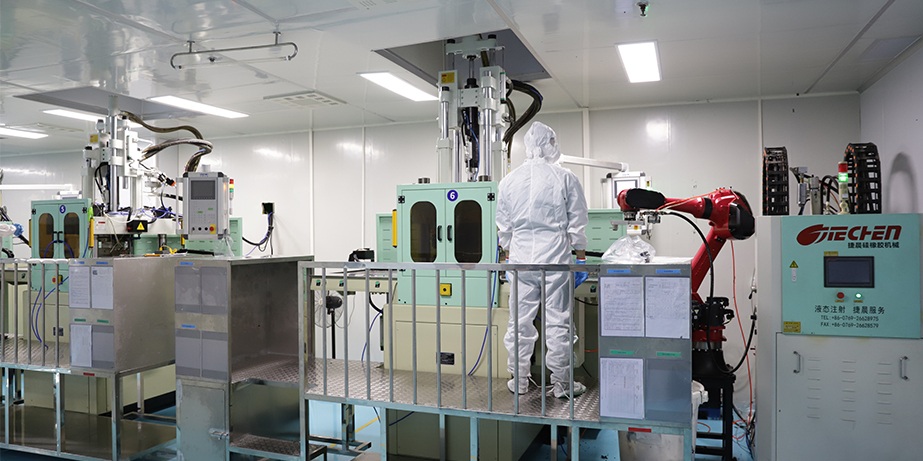

Processus de fabrication

Un typiqueConduit automobile surmoulage LSRLe processus de production comprend plusieurs étapes contrôlées.

1. Préparation du substrat :Le composant en plastique rigide est moulé séparément et inspecté pour vérifier la cohérence dimensionnelle, la contamination, les bavures et les défauts de surface.

2. Insérer le positionnement :Le substrat est positionné avec précision à l’intérieur du moule LSR. Pour la production multi-empreintes, un positionnement cohérent des inserts est particulièrement important car même de petits écarts peuvent affecter l’épaisseur du silicone et la géométrie du joint.

3. Injection de LSR :Du silicone liquide à deux composants est dosé, mélangé et injecté dans le moule. Étant donné que le LSR a une faible viscosité avant durcissement, il peut remplir des structures d'étanchéité relativement complexes et des zones fonctionnelles minces lorsque le canal de moulage et le système de ventilation sont correctement conçus.

4. Vulcanisation :Le silicone durcit à l’intérieur du moule chauffé et forme la structure d’étanchéité élastique finale. Les paramètres de durcissement doivent être contrôlés pour obtenir une dureté, une stabilité dimensionnelle et une qualité de surface constantes.

5. Démoulage et inspection :Après moulage, le composant est inspecté pour :

●Flash
● Plans courts
● Pièges à air
● Défauts de surface
● Déplacement en silicone
● Défauts de collage ou de rétention
● Écarts dimensionnels

Les dimensions critiques d’étanchéité peuvent être mesurées à l’aide de dispositifs dédiés ou d’équipements d’inspection automatisés.

Contrôle qualité pour les applications automobiles

Pour les équipes d’achats automobiles, la certification des matériaux à elle seule ne suffit pas. L’ensemble surmoulé fini doit être évalué en tant que composant fonctionnel.

Un programme d’inspection approprié peut comprendre :

Pour les projets automobiles, les conditions de test doivent être définies en fonction de l'environnement réel du véhicule plutôt que d'utiliser des conditions génériques de laboratoire.

Durabilité, étanchéité, NVH et performances en température

Performances d'étanchéité

La section en silicone doit maintenir une compression contrôlée contre la surface de contact. Une lèvre ou un cordon d'étanchéité bien conçu peut s'adapter à des variations mineures de l'assemblage sans nécessiter une force d'insertion excessive.

Pour les systèmes CVC, les tests d'étanchéité doivent être effectués dans des conditions de pression et de température définies.

Considérations sur la NVH

Les conduits d'air peuvent devenir une source de vibrations indésirables et de bruits de flux d'air si des composants rigides transmettent des vibrations mécaniques directement dans la structure du véhicule.

Le surmoulage en élastomère peut fournir un certain degré d'isolation mécanique entre le conduit et les composants adjacents.

Cependant, les performances NVH dépendent de l'ensemble du système, notamment de la vitesse du flux d'air, de la géométrie des conduits, de la méthode de montage, des caractéristiques du ventilateur et de la structure du véhicule.

Cyclisme Thermique

Des transitions répétées entre des températures basses et élevées peuvent provoquer une dilatation différentielle entre les substrats en silicone et en plastique.

La conception du surmoulage doit donc tenir compte des différences suivantes :

● Coefficient de dilatation thermique
● Module élastique
● Géométrie de l'interface
● Adhérence ou rétention mécanique
● Épaisseur de paroi

Résistance au vieillissement

Les composants automobiles peuvent être exposés à la chaleur, à l'humidité, à l'ozone, aux produits de nettoyage et à d'autres facteurs environnementaux.

La qualité LSR sélectionnée doit donc être évaluée par rapport à l'exposition chimique et environnementale réelle attendue pendant le fonctionnement du véhicule.

Personnalisation pour les OEM et les fournisseurs de niveau

LeConduit d'aération automobile surmoulé LSRpeut être personnalisé en fonction de la plate-forme du véhicule et de l'architecture CVC.

Les options de personnalisation typiques incluent :

● Matériau du substrat
● Dureté du silicone
● Couleur silicone
● Diamètre du conduit
● Épaisseur de paroi
● Géométrie des lèvres d'étanchéité
● Géométrie du connecteur
● Zone de surmoulage
● Structure de rétention mécanique
● Etat de surface
● Marquage ou identification
● Configuration de l'emballage

Pour les nouveaux projets, les fichiers CAO 3D, les dessins 2D, les spécifications des matériaux, le volume de production cible et les exigences environnementales peuvent être utilisés pour établir l'examen DFM initial.

Des outils prototypes ou des moules d'essai peuvent ensuite être utilisés pour valider le remplissage, la précision dimensionnelle, le comportement d'étanchéité et l'assemblage avant la finalisation de l'outillage de production en série.

Expérience de projet : réduction des composants au niveau de la connexion CVC

Un projet typique de développement de systèmes CVC automobiles peut commencer avec un conduit en plastique rigide combiné à un joint en caoutchouc assemblé séparément.

L'équipe d'ingénierie peut rencontrer trois problèmes récurrents : le joint peut se déplacer lors de l'assemblage, le raccordement nécessite une main d'œuvre d'assemblage supplémentaire et la variation dimensionnelle entre le conduit et le boîtier d'accouplement affecte la cohérence de l'étanchéité.

Une solution de surmoulage de silicone liquide peut remplacer le joint séparé en moulant une structure d'étanchéité en silicone contrôlée directement sur le raccordement du conduit.

Au cours du développement, les points d'optimisation clés incluent généralement la dureté du silicone, la géométrie des lèvres d'étanchéité, le taux de compression, les caractéristiques de rétention du substrat et la position de la porte d'injection.

L’objectif n’est pas simplement d’adoucir le composant. L'objectif de l'ingénierie est d'établir une interface contrôlée qui fournitforce d'étanchéité reproductible, comportement d'assemblage stable, isolation des vibrations et résistance environnementale à long terme.

Ce type de conception est particulièrement pertinent pour les plates-formes EV où les systèmes de CVC et de gestion thermique des batteries nécessitent de plus en plus de composants compacts, légers et hautement intégrés.

Pourquoi choisir un conduit surmoulé LSR au lieu d'un joint en caoutchouc séparé ?

Le meilleur choix dépend du volume de production, de l’investissement en outillage, des performances d’étanchéité requises, de la méthode d’assemblage et de l’architecture de la plate-forme du véhicule.

FAQ

Qu'est-ce qu'un conduit d'air automobile surmoulé LSR ?
Il s'agit d'un composant d'acheminement de l'air automobile combinant un substrat rigide avec du caoutchouc de silicone liquide moulé directement sur des zones sélectionnées. La section en silicone peut assurer l'étanchéité, l'amortissement, l'isolation des vibrations et la compensation des tolérances.

Quels matériaux peuvent être utilisés comme support ?
Les options courantes incluent les plastiques techniques tels que le PA, le PP, le PBT et le PC/ABS. La sélection finale dépend de la température, de l'exposition chimique, des exigences mécaniques et de la compatibilité avec le LSR.

Le silicone peut-il être collé au plastique ?
Oui. En fonction de la combinaison de matériaux et de la conception, le silicone peut être lié chimiquement au substrat ou retenu mécaniquement par des rainures, des nervures, des contre-dépouilles et d'autres caractéristiques structurelles. Des tests d'adhérence doivent être effectués lors de la validation du produit.

À quelle plage de température le silicone peut-il résister ?
Une formulation typique de silicone de qualité automobile peut supporter environ-50°C à +200°C, mais la plage de fonctionnement réelle dépend de la qualité LSR sélectionnée et des conditions d'application. L'exposition continue, les cycles thermiques et le vieillissement environnemental doivent être évalués séparément.

Le produit est-il adapté aux véhicules électriques ?
Oui. Sa combinaison de résistance thermique, d'étanchéité élastique, d'isolation contre les vibrations et de moulage intégré le rend adapté à certaines applications de CVC EV et de gestion thermique des batteries.

La géométrie du conduit peut-elle être personnalisée ?
Oui. Le diamètre, la structure de connexion, les lèvres d'étanchéité, la dureté du silicone, la zone de surmoulage, le matériau du substrat, la couleur et d'autres caractéristiques dimensionnelles peuvent être développés selon les dessins du client et les exigences de l'application.

Fourniture axée sur l'ingénierie pour le surmoulage automobile LSR

Pour les programmes automobiles, le facteur critique n’est pas simplement la production d’un composant en silicone. LeConduit d'aération automobile surmoulé LSRdoit être développé autour de l’interface d’étanchéité complète, de la tolérance du substrat, de l’environnement thermique, des conditions de vibration et du processus d’assemblage.

Aobo Silicone prend en charge le développement de surmoulage de silicone personnalisé à partir deExamen DFM et outillage pour le moulage par injection LSR, l'inspection, l'échantillonnage et la production en volume. Grâce à notre expérience dans le moulage de silicone de précision et les composants personnalisés destinés à l'automobile, le processus de production peut être adapté aux exigences de matériaux, de géométrie, de tolérance et de tests spécifiques au projet.

Pour les projets OEM, de niveau 1 et de niveau 2, fournissez vos dessins 2D/3D, le matériau du substrat, la plage de température cible, le volume annuel et les exigences d'étanchéité pour commencer un examen technique et un devis.
